BM 系列 · 半门式起重机系统

BM 半门式起重机

灵活的起重覆盖范围，配备单侧建筑支撑

BM半门式起重机的一侧采用由建筑物支撑的高架轨道，另一侧则采用地面行走的门式支腿。.

这种混合式方案可在车间边缘、生产区、有顶棚区域以及工业场地等场所提供高效的起重覆盖范围，而这些场所中，安装完整的桥式起重机或门式起重机结构并非最合适的解决方案。.

载重能力、跨度、起升高度、行车道标高以及地面与轨道接口均根据建筑和运行要求进行配置。.

容量

1–50 吨

起重机跨度

5–28.5 米

提升高度

6–18 米 / 定制

配置

室内 / 有顶棚 / 室外

典型参考范围。最终参数需根据建筑接口、荷载、跨度、使用要求以及工程确认结果而定。.

门式起重机

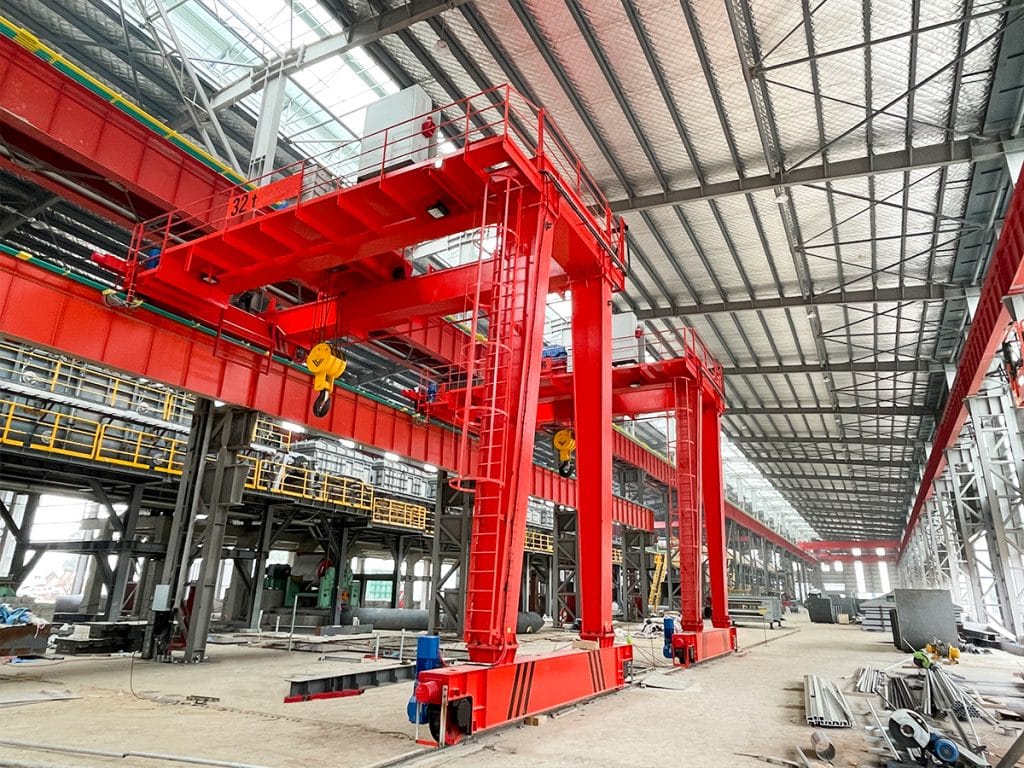

混合支持配置

一侧利用建筑物，另一侧利用地面支撑

半门式起重机的一侧采用高架轨道，另一侧则在门架支腿下方设有地面轨道。.

这种布置方式既可以扩展沿车间墙壁、生产区或建筑物边缘的起重覆盖范围，又可减少对完整双柱门式结构的需求。.

高架跑道、地面轨道、桥梁线形和轮载必须作为一个协调一致的系统进行审查。.

一条由建筑物支撑的高架跑道
一根地面支撑的门式支架支腿
与生产区协调的工作区域覆盖范围
工作条件
跑道标高与地面轨道作为统一系统进行对齐
室内、有顶棚或室外（视情况而定）

系统与技术配置

将高架跑道和地面跑道设计为一个起重机系统

以下数值为典型的参考范围。最终参数取决于建筑结构、地面跑道、荷载、跨度、使用要求以及经确认的工程设计。.

项目参数

额定容量：1–50 吨
起重机跨度：5–28.5 米
起升高度：6–18 米 / 定制
跑道长度：根据场地布局图确认
高架跑道标高：视具体项目而定
岗位分类：基于申请
起重系统：钢丝绳葫芦
电源：380 V，三相，符合当地规范

可选配置选项

单梁或针对具体项目的桥梁布置方案
挂件或无线遥控器
双速或无级调速运动
行程和提升限位功能
声音和视觉警告选项
高架跑道与建筑物接口的协调
地面轨道与地基接口的协调
室内或室外的电气配置

重要的建筑接口： 在最终确定BM起重机设计之前，必须确认高架跑道的标高、支撑结构、允许轮载以及地面-轨道标高。.

BM 半门式起重机的应用

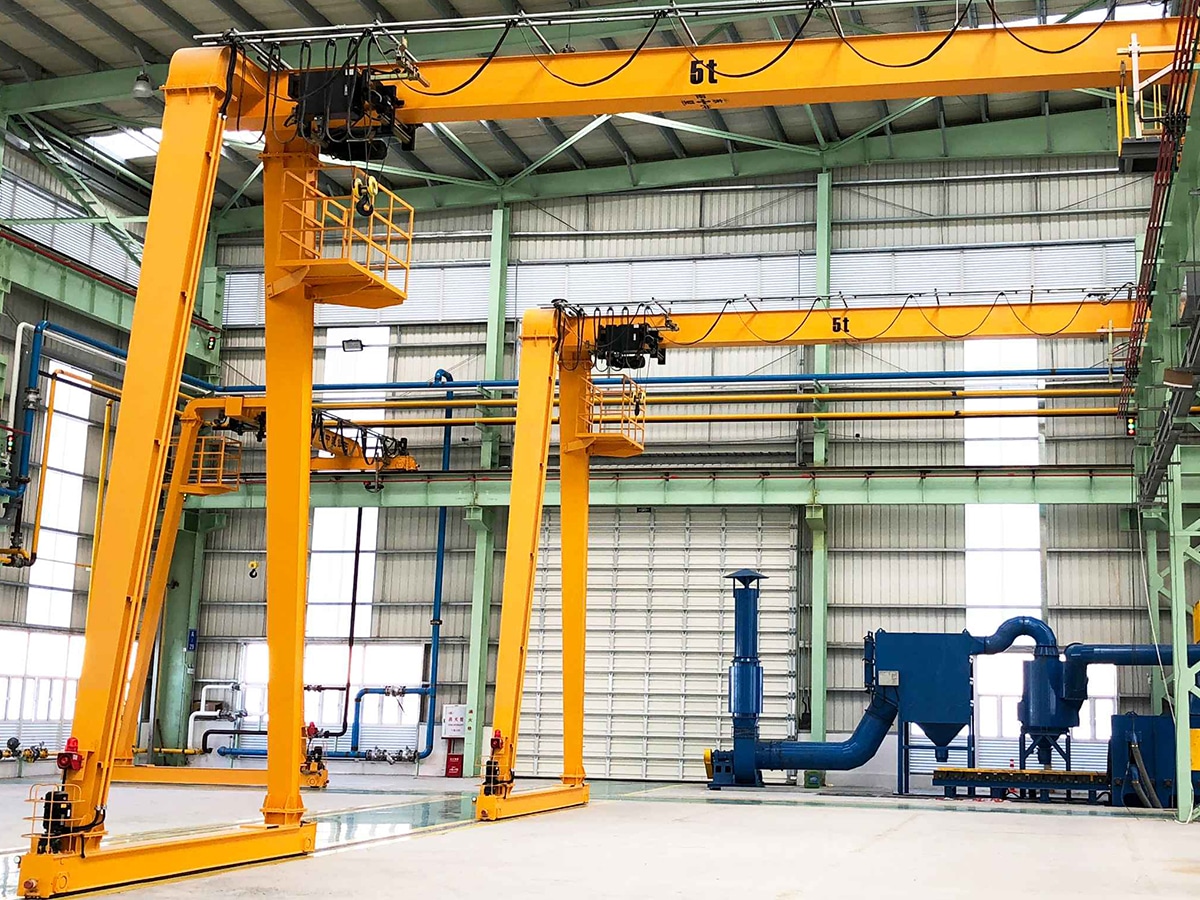

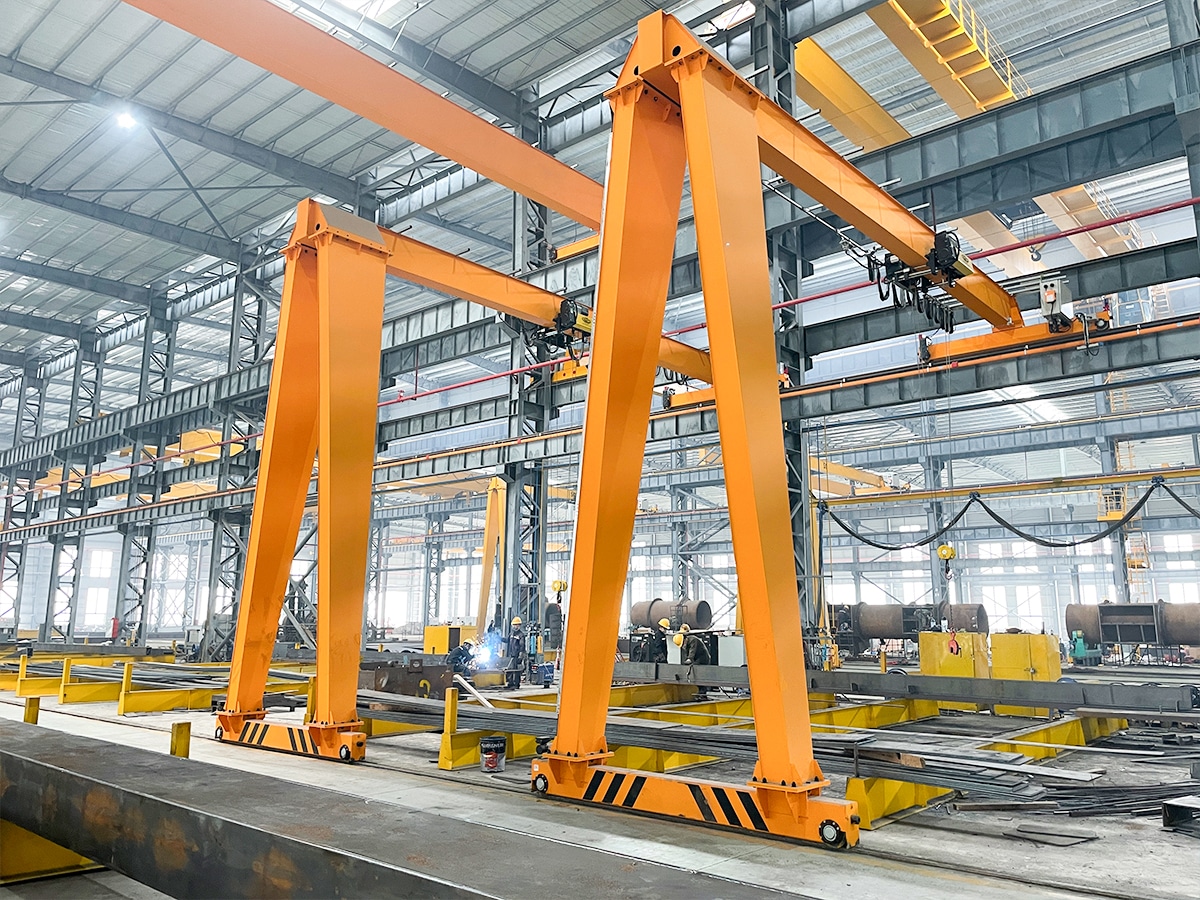

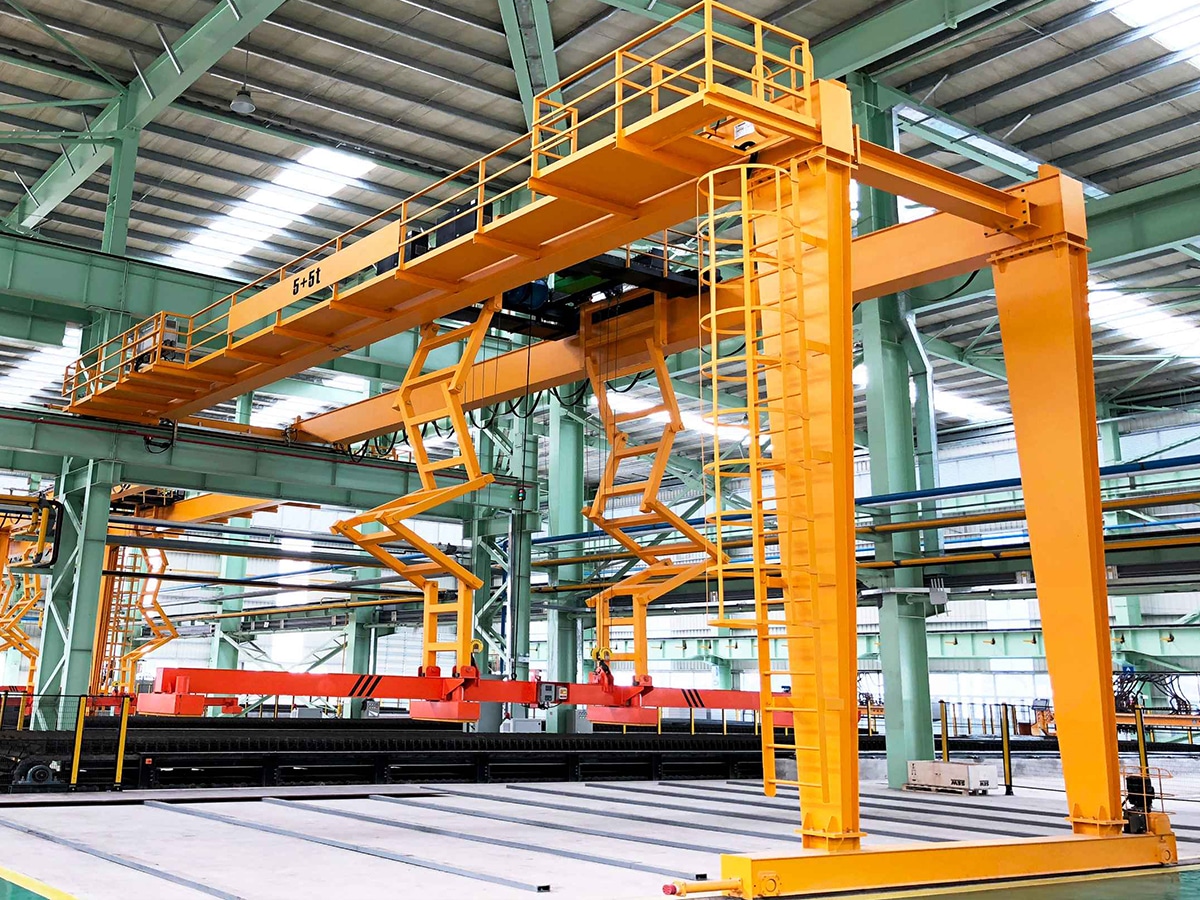

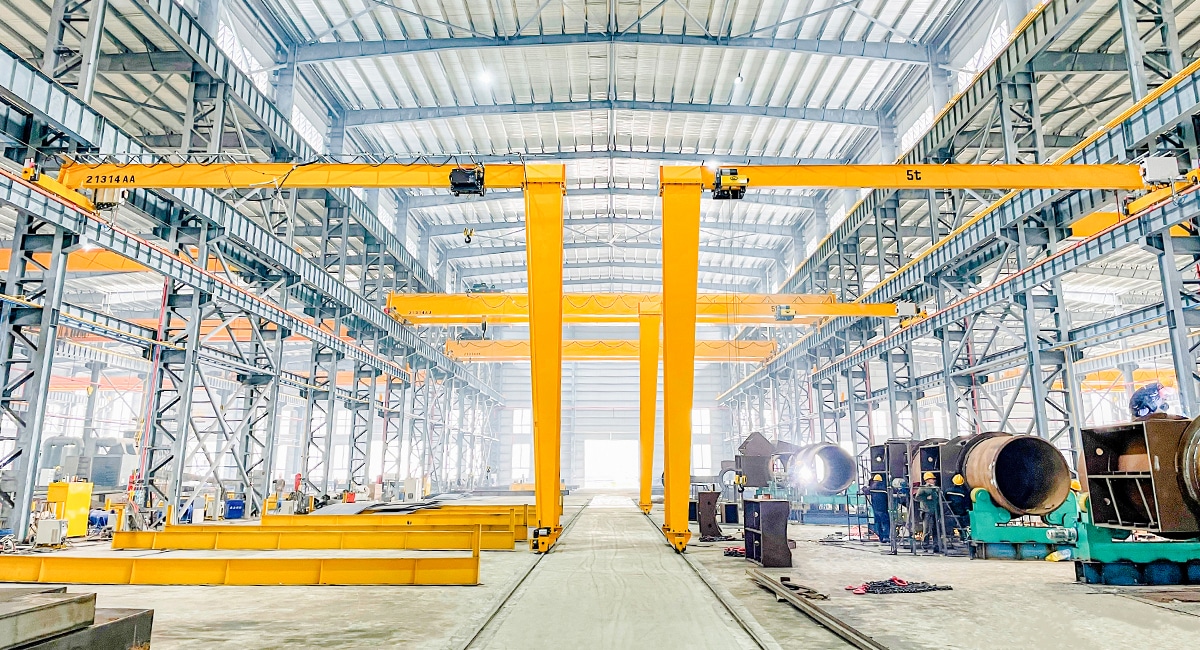

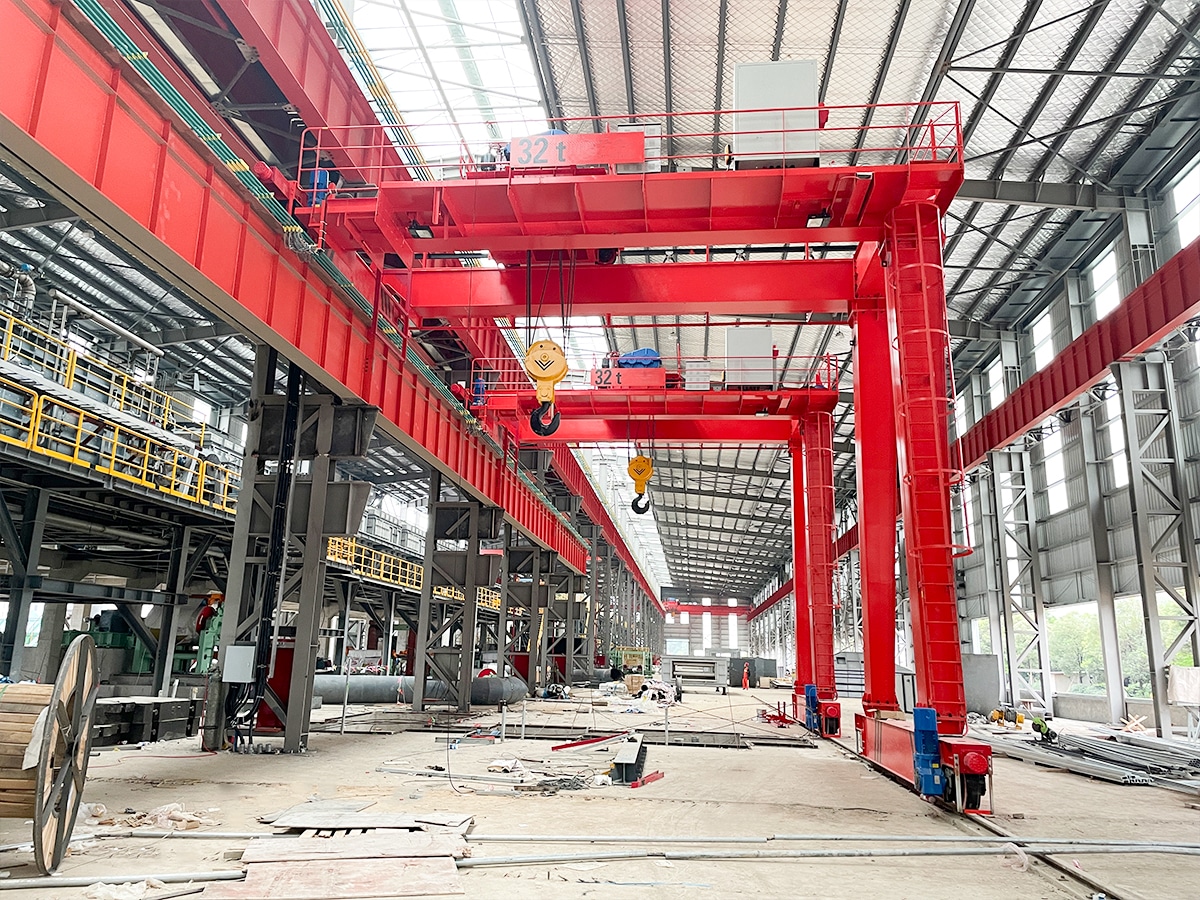

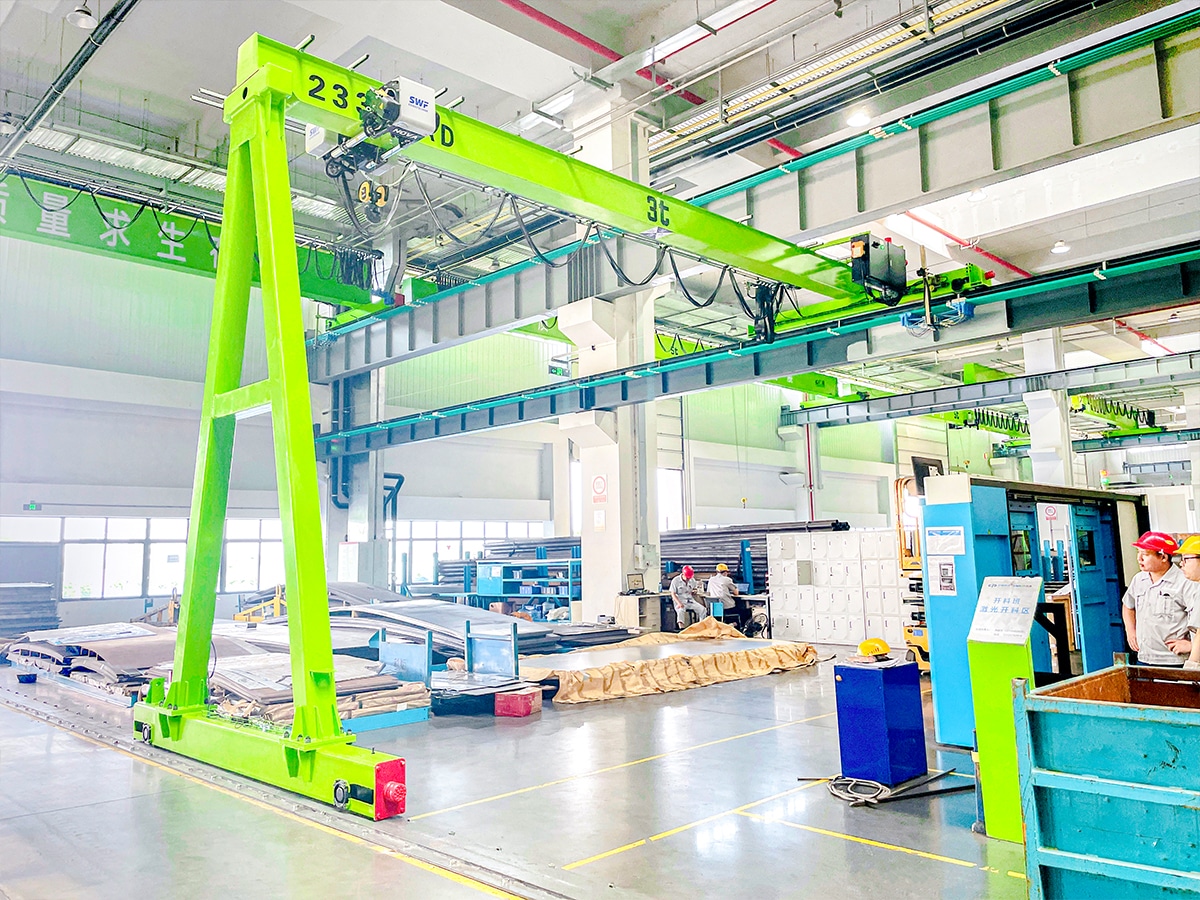

部分半门式起重机安装案例

BM半门式起重机可根据生产工位、车间边缘、装配区、维修设施以及其他仅需单侧建筑支撑的场所进行配置。.

下方的项目图片可替换为来自不同工作环境的、经过验证的 BM 安装实例。.

正在规划类似的半门式起重机项目吗？
请分享您的建筑及地面轨道布局图，以便进行初步配置审查。.
